HJ260 國產化網絡時間服務器

概述

  隨著國家大力發展信息技術應用創新產業,尤其重視數據安全、網絡安全，我司為響應國家號召研發國產化時鐘服務器HJ260系列產品。HJ260產品基于我國北斗衛星系統同步授時，CPU為海光（X86）或飛騰（ARM）等國產架構、內存為紫光顆粒、硬盤為長江存儲國產系列，系統為國產化麒麟KylinOS系列。該設備支持標準NTP（含 v1/2/3/4)和SNTP網絡協議，可為計算機應用系統、流程控制管理系統、電子商務系統、 網上B2B系統以及數據庫集群等系統提供精密網絡授時服務和時間戳服務，已廣泛應用于企事業單位、金融、移動通信、石油、電力、交通、工業以及特殊行業等各個領域。

  HJ260系列國產化時鐘服務器采用安全的MD5協議和證 書加密方式，支持參考源冗余、網口災備、雙機熱備等功能，確保系統服務安全可靠。設備具有完整的日志記錄，便捷的WEB管理界面，同時設備支持SNMP網絡管理協議，并提供獨立的NTSM監控軟件來監測客戶端時間偏差。

  HJ260系列支持6路千兆NTP網口、4路SPF+光口、串口時 間碼，1PPS脈沖信號輸出，并可選配其他多種輸入和輸出組件。

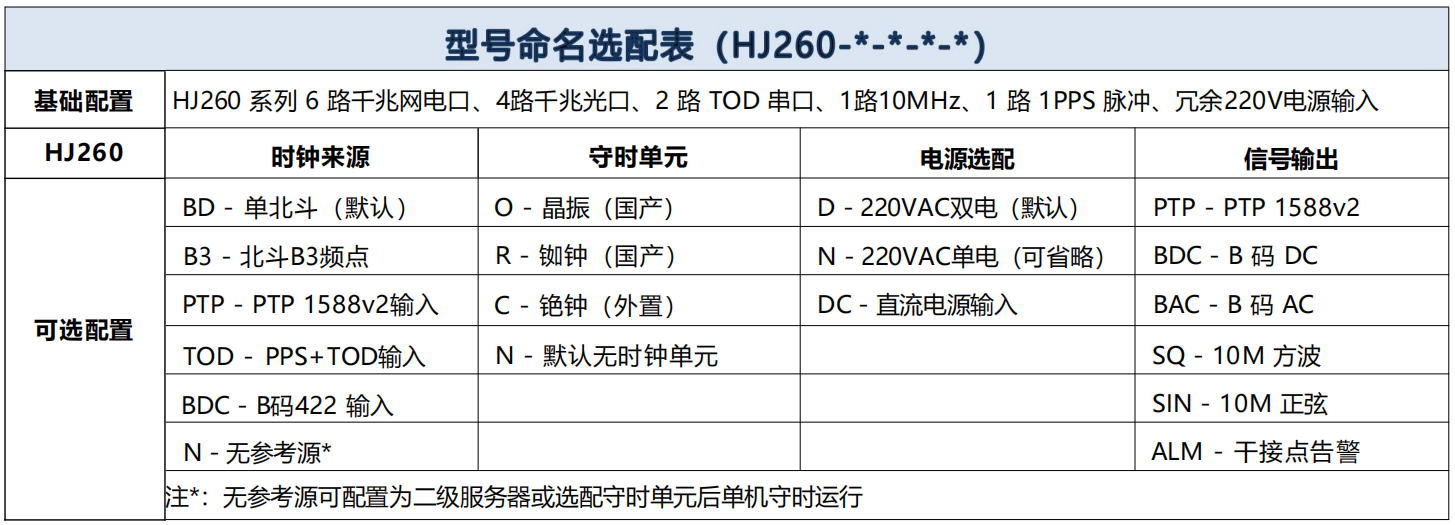

選配表

產品特性

◆＜30ns硬件同步精度(典型，RMS)<0.1ms局域網NTP服務授時精度；

◆<10ms復雜網絡NTP授時精度；

◆≥100000次/秒單口NTP請求；

◆>500萬授時客戶端數量；

◆<1×10^-12日平均頻率準確度；

◆>100000小時MTBF；

◆6個標準千兆以太網電口；

◆4個SFP千兆以太網光口；

◆1PPS信號輸出；

◆銣原子鐘(國產)/恒溫晶振(國產)內置時鐘(選配)；

◆冗余雙電源供電；

◆IRIG-B(RS422)輸入(選配)；

◆PPS+TOD輸入(選配)；

◆PTP輸入(選配)；

◆IRIG-B，DC/AC輸出(選配)；

◆10MHz SQU/SIN時頻信號輸出(選配)；

◆PTP輸出(選配)；

◆干接點告警接口(選配)。

產品功能

◆默認為一級網絡時間服務器 ，同時支持配置為二級服務器；

◆支持MD5加密，確保授時安全；

◆支持多種參考源，實現基于優先級的參考源自動切換；

◆支持網口綁定，實現單機網口災備和負載均衡；

◆支持心跳檢測，共享虛擬IP地址，實現雙機熱備；

◆NTSM監控軟件，可監控NTP服務器和客戶端詳情SNMP服務接口，支持接入網管系統；

◆干接點報警功能；

◆豐富的可選件，適配各類應用場；

◆日志記錄和遠程登錄(SSH,Telnet,CONSOLE)。

-技術指標-

網絡和服務

網絡協議

◆NTPv1/2/3/4(單播/多播/廣播/Autokey)，SNTP；

◆Telnet，SSH，F(xiàn)TP；

◆SNMPv1/2/2c/3，MIB II (RFC1213)；

◆IPv4、IPv6、IPv4/IPv6 Hybrid。

服務性能

◆衛星參考下同步精度 ：<100ns；

◆NTP網絡同步授時精度：0.1-2ms(局域網典型值)；

◆用戶容量 ：>5000000；

◆NTP請求量：≧100000次/秒（單口）。

輸出信號指標

1PPS秒脈沖

◆與標準UTC時間偏差<30ns(RMS)；

◆TTL電平，正邊沿，脈寬100ms；

TOD串口

◆RS232電平，波特率9600，8-N-1；

選件指標

外參考輸入

◆1PPS+TOD：TOD符合NMEA0183協議；

◆IRIG-B碼：RS422電平，符合GJB2991A-2008標準；

◆PTP輸入：符合IEEE1588v2 標準。

IRIG-B輸出組件

◆符合GJB2991A-2008標準；

◆支持DC輸出，TTL/RS422電平；

PTP輸出組件

◆符合RFC1588v2標準；

◆支持千兆以太網接口/SFP+光口；

◆支持單播/多播模式；

◆支持one-step/two-step模式；

◆支持AI/SI/DI設置；

◆每個PTP網口支持256個客戶端；

10MHz方波輸出組件

◆方波信號，LvTTL電平；

◆準確度、穩定度指標與內部時鐘信號一致；

10MHz正弦波輸出組件

◆正弦波信號，50歐姆阻抗，功率>7dBm；

◆準確度、穩定度、相位噪聲指標與內部時鐘信號一致；

其他功能組件

◆干接點告警：綠端子接口，支持失鎖和故障告警；

監控管理

SNTP授時軟件

◆適配window操作系統；

◆通過SNTP協議實現系統時間同步；

◆支持開機自啟動和托盤運行；

◆可設置同步周期以啟動自動同步；

◆可手動進行時間同步。

◆用于對設備中NTP服務的詳細監控；

◆可監視服務器自身的狀態信息，包括同步狀態、時間偏差、層次信息等；

◆可監視衛星參考源信息，包括鎖定狀態、定位信息等；

◆可監視NTP客戶端訪問情況和時間偏差；

◆支持時間偏差門限告警、失鎖告警和狀態切換告警；

◆支持SNMP、SYSLOG、EMAIL等告警方式。

簡要參數描述

  支持北斗衛星信號輸入，（內置國產恒溫晶振保持精度1ms/72h、內置國產銣原子鐘保持精度 3ms/Year)，220VAC供電，支持NTP、SNTP標準協議，支持國產操作系統（中標麒麟、銀河麒麟、深度OS、UOS等）、Windows、LINUX等操作系統同步 ，授時精度小于<2ms，網絡端口訪問容量不少于100000次/秒，1PPS脈沖精度優于30ns ，采用國產麒麟操作系統，6個千兆網口、2路串口、1路1PPS、2路USB、網口支持Bonding功能、支持心跳檢測，共享虛擬IP地址，實現雙機熱備功能，軟件支持SNMP、SYSLOG、EMAIL等協議告警，支持網內客戶端同步狀態統計、支持服務器集群服務質量監測和優選制動操作、支持遠程喚醒、定時開關機、日志 記錄。

物理環境參數

◆尺寸：1U機箱447X571X44mm;2U機箱447×88×574mm；

◆重量：＜7Kkg（1U），<10kg（2U）;

◆電源：100V~240VAC（2U默認冗余雙電）;

◆工作溫度：0℃- +60℃(主機)，-40℃- +75℃(天線)；

◆存貯溫度 ：-45℃- +85℃；

◆濕度：95％無冷凝；

◆功耗：100W(無守時單元)，120W(晶振)，150W(銣鐘)。

外觀

前面板

◆OLED高亮度液晶屏，用于顯示：當前時間、參考源鎖定狀態、衛星顆數、經緯度、高度、各網卡 IP、系統工作狀態等信息；

◆三色指示燈，用于提示：衛星鎖定狀態、內部時鐘鎖定狀態、NTP服務通信狀態、設備告警狀態等。

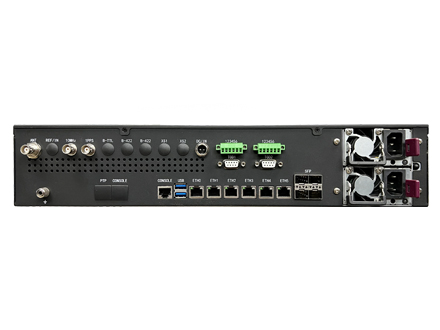

后面板

◆ANT：BNC，1路，衛星天線接口，5V饋電；

◆ETH0-ETH5：RJ45，6路，10/100/1000M自適應以太網電口；

◆ETH6-ETH9：SFP，4路，10/100/1000M自適應以太網光口；

◆CONSOLE：RJ45，1路，RS232電平，控制終端；

◆TOD：DB-9female，2路，RS232電平，時間、位置信息；

◆1PPS：BNC，1路，TTL電平；

◆通用：標準USB接口、標準VGA接口；

◆選件：外參考輸入、 PTP、10MHz、IRIG-B、干接點報警；

◆更多信息請咨詢銷售人員。

包裝信息

基礎包裝

◆主機1臺；

◆30米電纜高靈敏度授時天線1個；

◆同軸電纜30m1條;

◆安裝支架1套；

◆1米電源線2根；

◆1.5米控制線1根；

◆中文說明書1本；

◆資料光盤1張(包含SNTP授時軟件, NTSM監控軟件, 設備使用說明書)。

可選配件

◆天饋線避雷器；

◆特型電纜：50、80、100米；

◆便攜式手持校準單元；

◆網口數碼子鐘。
