NTP時間服務器在電力系統中的應用

  NTP（網絡時間協議）時間服務器在電力系統中的應用至關重要，確保各類電力設備和系統的時間一致性，從而提高電網的可靠性、效率和安全性。以下是NTP時間服務器在電力系統中的主要應用及其詳細說明：

1. 保護繼電器和控制系統

  電力系統中的保護繼電器和控制系統需要精確的時間同步，以確保故障檢測和響應的準確性和協調性。

應用場景--

  故障記錄：確保保護繼電器在檢測到故障時生成的時間戳一致，便于故障定位和分析。

事件順序記錄：保證控制系統的事件記錄順序正確，避免因時間差異導致的誤操作或故障定位錯誤。

實現方式--

  配置NTP時間服務器，確保所有保護繼電器和控制系統的時間同步。

  在繼電器和控制系統中配置NTP客戶端，定期與時間服務器同步時間。

2. SCADA（監控和數據采集）系統

  SCADA系統用于監控和控制電力系統，需要時間同步來確保數據采集和控制命令的準確性。

應用場景--

  數據采集：確保SCADA系統采集的電網數據時間一致，便于數據分析和決策支持。

  控制命令：確保SCADA系統下達的控制命令時間準確，保證電網運行的協調和安全。

實現方式--

  部署NTP時間服務器，確保SCADA系統的所有服務器和終端的時間同步。

  在SCADA系統中配置NTP客戶端，定期與時間服務器同步時間。

3. PMU（相量測量單元）

  PMU用于實時測量電網的電壓和電流相量，需要高精度的時間同步來實現同步相量測量和電網狀態監測。

應用場景--

  同步相量測量：確保PMU設備的時間同步，實現跨區域的同步相量測量，便于電網狀態監測和分析。

  電網狀態監測：利用同步相量數據進行電網狀態估計和穩定性分析，提高電網運行的可靠性。

實現方式--

  部署高精度NTP時間服務器，確保PMU設備的時間同步。

  使用PTP（Precision Time Protocol）等高精度時間同步協議，進一步提高PMU設備的時間同步精度。

4. 智能電表和能源管理系統

  智能電表和能源管理系統需要時間同步來確保能源計量和管理的準確性。

應用場景--

  能源計量：確保智能電表的時間同步，準確記錄用電量和用電時間，便于計費和管理。

  能源管理：確保能源管理系統的時間同步，優化能源調度和負荷管理，提高能源利用效率。

實現方式--

  配置NTP時間服務器，確保智能電表和能源管理系統的時間同步。

  在智能電表和能源管理系統中配置NTP客戶端，定期與時間服務器同步時間。

5. 電力市場交易系統

  電力市場交易系統需要時間同步來確保交易時間的準確性和公平性。

應用場景--

  交易記錄：確保電力市場交易記錄的時間一致，防止因時間差異導致的交易糾紛。

  市場清算：確保市場清算系統的時間同步，準確記錄電力交易的結算時間，保證交易的公平和透明。

實現方式--

  部署NTP時間服務器，確保電力市場交易系統的時間同步。

  在交易系統中配置NTP客戶端，定期與時間服務器同步時間。

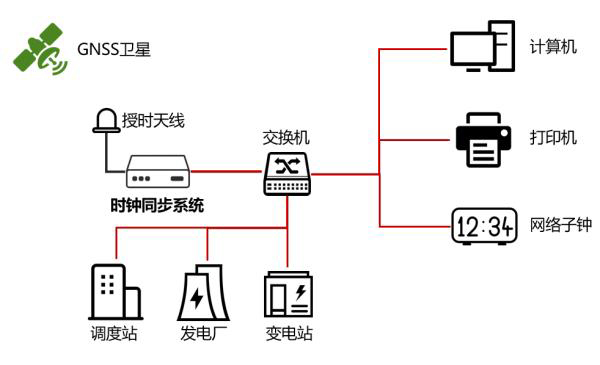

硬件配置--

  時間服務器：安裝高精度時間服務器，使用GPS或北斗衛星作為時間源。

  網絡連接：確保時間服務器與所有電力設備和系統的網絡連接穩定可靠。

軟件配置--

  安裝NTP服務：在時間服務器和客戶端設備上安裝NTP軟件（如ntpd或chrony）。

  配置NTP服務器：編輯時間服務器的配置文件（如/etc/ntp.conf），***時間源。

  配置NTP客戶端：在各設備和系統上配置NTP客戶端，指向時間服務器同步時間。

啟動和監控--

  啟動NTP服務：在時間服務器和客戶端設備上啟動NTP服務，并設置為開機自啟動。

  監控同步狀態：使用ntpq -p或chronyc sources命令監控時間同步狀態。

安全措施和冗余--

  訪問控制：限制時間服務器的訪問權限，防止未經授權的設備進行時間同步。

  NTP認證：啟用NTP認證，確保時間數據的完整性和來源的可靠性。

  冗余設計：部署多臺時間服務器，設置為主備模式，確保在單臺服務器故障時，其他服務器能繼續提供時間服務。

  防火墻配置：配置防火墻規則，保護時間服務器免受網絡攻擊。

總結：

  通過部署NTP時間服務器，電力系統中的保護繼電器、SCADA系統、PMU、智能電表和電力市場交易系統能夠?qū)崿F(xiàn)高精度的時間同步，保障系統的準確性和安全性；時間同步在提高電網運行的可靠性、數據的一致性和管理效率方面起著關鍵作用。
