NTP設備天線接口N頭制作

一、為什么要制作N頭

  HJ210 winows時間同步服務器標配是30米的5D-FB的專業衛星信號傳輸線。有時在布線時為了方便，會將N頭剪去，當線布好后，在重新制作N頭。

二、制作N頭的工具

泰福特NTP服務器制作N頭的工具（電烙鐵、焊錫絲、N頭、剪刀、活口扳手兩個、尖嘴鉗）。

三、N頭的組成

N頭的組成部分

四、N頭制作方法

1)先剝?nèi)?cm左右的天線皮。

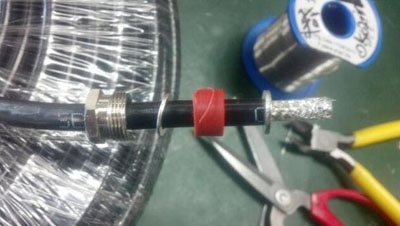

2)A 、B、C、D三部分安裝從左到右順序先竄到線上。如圖

A 、B、C、D三部分安裝從左到右順序先竄到線上

3)將鐵絲網和銀色隔離層脫到D上，在插入E，使勁向線內插，直到到達D模塊。將多余的隔離鐵網和銀色隔離塑料剪到和D邊緣齊。

4)剝?nèi)ャ~芯外面的白色內芯皮。露出大概2cm左右的銅芯

5)將F中白色 小圈套入銅芯上。

6)在F的銅針底部滴入錫，在銅芯上涂錫。

7)用電烙鐵加熱銅針，使銅針和銅芯連接

8)將最后部分?jǐn)Q好即可。
